一、產品概述

本系列盲板閥，系GB6222-2005?工業煤氣安全規程?要求的可靠切斷氣體介質的設備。應用于工礦企業、市政、環保等行業的氣體介質管道系統中。尤其適用于有害、有毒、易燃氣體的絕對切斷。亦適宜做管道終端的盲板，以縮短檢修時間或方便連接新的管路系統。該盲板閥有氣動、液動、電動、電液動、手動等驅動方式。并根椐不同規格采用不同的結構形式。以適應用戶的能源條件、環境條件和工況條件的要求。該系盲板閥與其他在管道中做切斷的閥門設備比較，具有結構新穎、重量輕、體積小、操作方便、動作迅速、切斷氣體性能可靠的特點。

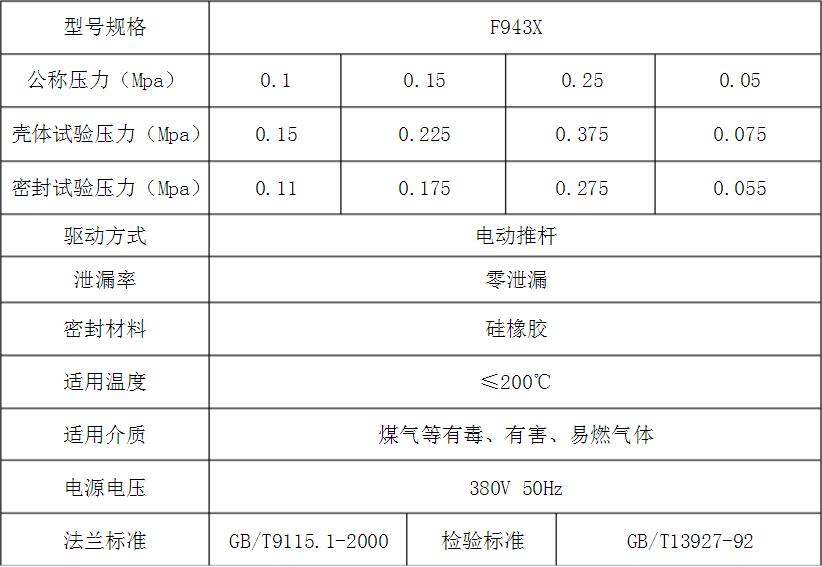

二、主要性能

三、結構特點

該閥主要由左閥體、右閥體、絲桿副、翻板、密封圈、杠桿、裝置等零件組成，并由底座、支撐柱構成一個剛性結實構體。閥門中設有閥體夾緊裝置和閥板移動裝置，閥體夾緊裝置通過杠桿副和絲螺旋副驅動左右閥體完成松開夾緊動作，閥板移動裝置驅動翻板完成開關動作。橡膠密封圈鑲嵌在翻板上，具有耐高溫、密封性能好、更換方便、使用壽命長等特點。

四、安裝注意事項

盲板閥在開啟時左、右閥體應有16-20mm的軸向位移。因此,管路在閥門開啟閉的過程也應具有滿足上述位移的彈性變形或位移空間,建議按下述形式安裝。盲閥在能夠保證管道外力不作用于閥門上的情況下對安裝位置不做規定。本閥不得承受由于管道熱脹冷縮或其它原因發生的外力對其產生推拉扭曲作用，長結構型的伸縮器只用于閥門本身的啟閉,不能代替管路中應設有的彭脹器。管道中各種因素產生的外力也不應作用于該伸縮器。

五、操作方法

首先啟動閥體夾緊裝置，夾緊裝置通過絲桿和左、右旋螺母的驅動使閥體和閥板完全脫離；再開啟閥板移動裝置，使閥板沿軸旋轉，由盲孔變?yōu)橥走_到閥門開的目的，隨后再啟動閥體夾緊裝置，檢查左右閥體、閥板是否貼緊及電動裝置動作時限位開關是否動作。
